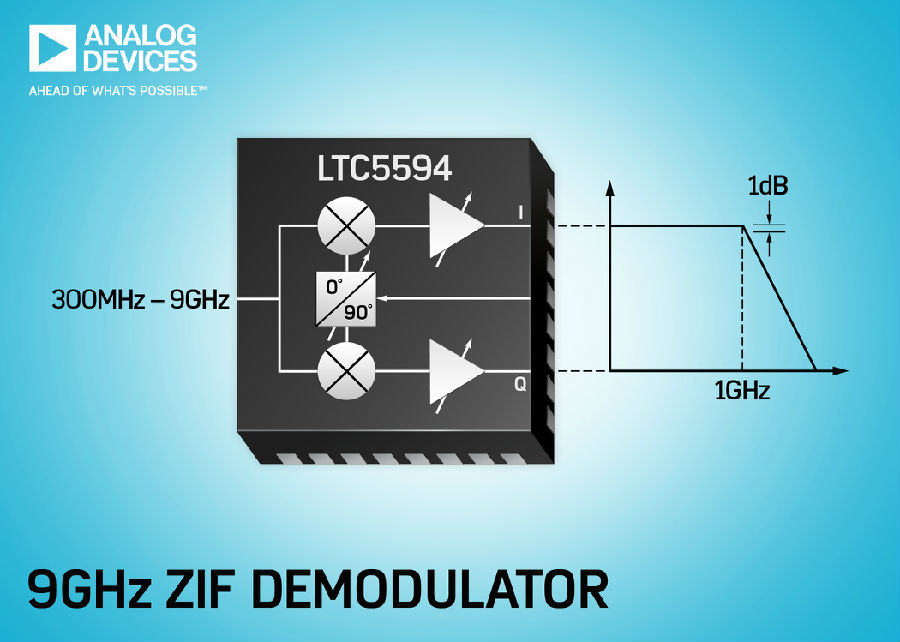

Analog\u00A0Devices,\u00A0Inc.\u00A0(ADI)\u00A0宣布推出推出宽带、高线性度、真正零\u00A0IF\u00A0(ZIF)\u00A0解调器\u00A0LTC5594，其具有\u00A01GHz\u00A0瞬时\u00A0I\u00A0和\u00A0Q\u00A01dB\u00A0带宽。这款解调器能够提供\u00A037dB\u00A0(典型值)\u00A0的镜频抑制性能。LTC5594\u00A0采用片内串行端口，可对\u00A0I\u00A0和\u00A0Q\u00A0相位及幅度不平衡进行校正，因而可以通过调谐以实现优于\u00A060dB\u00A0的镜频抑制指标。该特性极大地简化了校准，同时显著地改善了接收器性能，并减少了清除残留镜像所需的\u00A0FPGA\u00A0资源。此外，该器件还具有增益可调的集成化基带放大器，可实现\u00A09.2dB\u00A0的最大功率转换增益\u00A0(在\u00A05.8GHz)，同时提供\u00A037dBm\u00A0的输出\u00A0IP3\u00A0性能。RF\u00A0输入具有一个集成的宽带平衡-不平衡变压器，提供了单端操作和\u00A0500MHz\u00A0至\u00A09GHz\u00A0的\u00A050?\u00A0匹配范围。通过改变一个外部匹配组件的数值，可在\u00A0300MHz\u00A0至\u00A0500MHz\u00A0的较低频率范围内实现相同输入的匹配。LTC5594\u00A0的高集成度使得所需的外部组件极少，并造就了小巧的解决方案尺寸。
通过采用片内串行端口，可以容易地设定所有的校准。除了镜频抑制之外，还可优化线性性能，包括\u00A0IP2\u00A0(二阶截取点)、HD2\u00A0(二次谐波失真)、HD3\u00A0(三次谐波失真)\u00A0和\u00A0IIP3。而且，可通过该串行端口提供输出\u00A0DC\u00A0偏移电压的置零，以允许至\u00A0ADC\u00A0的\u00A0DC\u00A0耦合，从而实现真正的\u00A0ZIF\u00A0操作。一旦在室温条件下进行了校准，这些性能指标在低温或高温\u00A0(一直到\u00A0–40°C\u00A0至\u00A0105°C\u00A0额定外壳工作温度范围的极限值)\u00A0情况下将非常地稳定。
LTC5594\u00A0非常适合\u00A05G\u00A0微波无线基础设施平台，此类平台需要\u00A01GHz\u00A0或更大的带宽、以及支持高阶调制和所需千兆位数据速率的动态范围性能。此外，该器件还可惠及其他应用，例如：宽带微波点对点回程、高性能\u00A0GPS\u00A0系统、卫星通信、机载航空电子设备、RF\u00A0测试设备和雷达系统。其极佳的线性和镜频抑制性能特别受到\u00A0DPD\u00A0(数字预失真)\u00A0接收机应用的青睐。

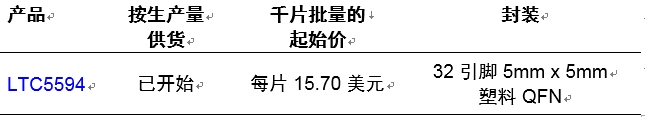

LTC5594\u00A0采用\u00A032\u00A0引脚、5mm\u00A0x\u00A05mm\u00A0塑料\u00A0QFN\u00A0封装。该解调器采用单5V\u00A0电源供电，吸收\u00A0470mA\u00A0的标称电流。可以选择停用基带放大器，这样解调器就能依靠\u00A0250mA\u00A0电流运行。一个使能引脚允许外部控制器关断器件。当停用时，该器件通常吸收\u00A020μA\u00A0电源电流。样品供货和按生产量供货已开始。欲了解更多信息，请访问\u00A0www.linear.com.cn/product/LTC5594。
采用校准时\u00A060dB\u00A0(典型值)
